FEV-10-TR-0004 VNA擴頻器70-110GHz

發布時間：2024-11-06 10:09:42     瀏覽：1115

　　這款 WR 10 VNA 頻率擴展模塊 (FEV-10-TR-0004) 專為擴展現有矢量網絡分析儀(VNA)的功能而設計，頻率范圍覆蓋 70-110 GHz。通過該模塊，用戶可以進行毫米波頻段的S參數測量，適用于多種高精度測試需求。

FEV-10-TR-0004 VNA擴頻器70-110GHz

　　產品描述

　　FEV-10系列模塊將顯著提升現有VNA的功能，特別是在W波段頻率上的S參數測量。

　　該模塊支持多端口全參數S參數測量，可選擇1通道/2端口或全反轉2端口結構。

　　可以作為測試端口的擴展，增加測量的頻率和準確性，特別適合需要較寬頻率覆蓋范圍的應用。

　　主要特點

　　全雙端口2或4端口網絡分析：支持多端口的S參數測量。

　　卓越的動態范圍和穩定性：設計緊湊穩固，并采用無風扇對流冷卻，減少振動干擾。

　　端口控制和兼容性：與Agilent PNA-X兼容，并內置25 dB手動可變衰減器。

　　可定制4端口控制器，用于平衡和多端口測量，適應特定需求。

　　應用場景

　　頻率范圍擴展測試：適合需要超寬頻帶測試的應用場景。

　　平衡S參數和多端口S參數測量：可用于芯片和器件測試。

　　特殊材料測試：如介電材料特性分析等。

　　規格參數

　　系統工作頻率：標準模式下為 70-110 GHz，高功率模式為 71-86 GHz。

　　端口輸出功率：標準模式為 -5 dBm 至 +3 dBm，高功率模式為 +15 dBm 至 +18 dBm。

　　系統動態范圍：90 至 100 dB，確保精確測量。

　　輸入和輸出參數：RF輸入頻率為 12.5-18.33 GHz，LO輸入頻率為 9.375-13.75 GHz，IF輸出頻率為 5-50 MHz。

相關推薦：

FEV-19系列VNA擴頻器40-60GHz

推薦資訊

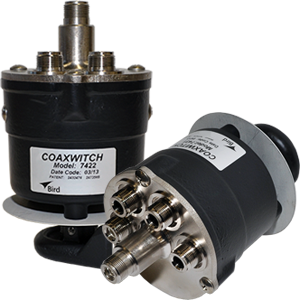

  • Bird射頻同軸線多位射頻選擇開關
