PRV15-S4-6高壓DC/DC轉換器模塊SDS High Voltage
發布時間:2025-09-23 08:39:59 瀏覽:1006

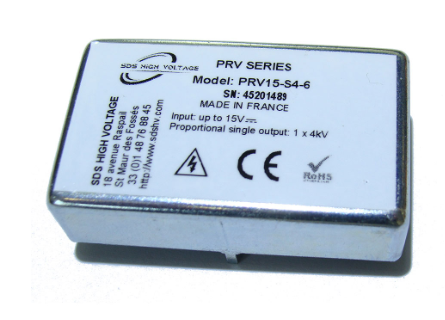

SDS High Voltage PRV15-S4-6高壓DC/DC轉換器模塊

電氣特性
輸入電壓范圍:2.5-15Vdc(反接保護-0.2Vmax)
輸出電壓:4kV單輸出(或可選2x2kV雙輸出)
輸出電流:1.5mA(4kV版本)
輸入電流:空載:<50mA(15V輸入時),滿載:400mA(6W輸出時)
效率:>75%(滿載時)
紋波系數:1%(4kV版本)
尺寸:47mm(L) × 28mm(W) × 12.5mm(H)
重量:38g(含引腳)
外殼:0.5mm鍍錫鋼板
引腳材質:銅合金鍍金(接觸電阻<10mΩ)
絕緣強度:
輸入-輸出:5kVac/1分鐘
引腳間距:>3mm(抗爬電)
工作溫度:-40℃ ~ +70℃
存儲溫度:-55℃ ~ +85℃
典型應用場景
科研設備
光電倍增管(PMT)供電
電子束聚焦系統
工業領域
靜電除塵器
噴墨打印頭驅動
特殊應用
深圳市立維創展科技有限公司優勢代理銷售SDS High Voltage高壓電源模塊產品線,歡迎咨詢了解。
