MC30,MC100P,MC150N,MC200P:Gamma High Voltage微型高壓電源模塊
發布時間:2025-03-17 09:17:40 瀏覽:1449

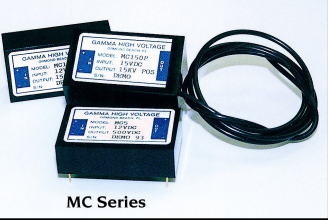

Series MC 是 Gamma High Voltage 推出的微型高壓電源模塊系列,廣泛應用于醫療電子、光電倍增管、離子化室、蓋革計數管等領域。其設計緊湊,適合安裝在空間受限的設備中,同時具備高輸出電壓和低紋波特性。


型號
| 型號 | 輸入電壓范圍 (VDC) | 輸出電壓范圍 (VDC) | 輸入電流 (mA) | 輸出電流 (mA) |
| MC5 | 1.75V 至 12V | 50V 至 500V | 400 | 6 |
| MC15 | 1.75V 至 12V | 150V 至 1.5KV | 400 | 2 |
| MC30 | 1.75V 至 12V | 300V 至 3KV | 400 | 1 |
| MC50 | 1.75V 至 12V | 500V 至 5KV | 400 | 0.2 |
| MC100P | 1.75V 至 12V | 1KV 至 10KV | 400 | 0.2 |
| MC100N | 1.75V 至 12V | 1KV 至 10KV | 400 | 0.2 |
| MC150P | 1.75V 至 15V | 1.5KV 至 15KV | 300 | 0.16 |
| MC150N | 1.75V 至 15V | 1.5KV 至 15KV | 300 | 0.16 |
| MC200P | 3.5V 至 24V | 2KV 至 20KV | 375 | 0.15 |
| MC200N | 3.5V 至 24V | 2KV 至 20KV | 375 | 0.15 |
電氣特性
輸入電壓范圍:
1.75V 至 12VDC(適用于 10kV 以下型號)。
15VDC(適用于 15kV 型號)。
24VDC(適用于 20kV 型號)。
輸出電壓范圍:50V 至 20kV,具體型號覆蓋不同電壓范圍。
最大輸出功率:3瓦。
紋波:典型值為 1% 峰-峰值。
物理特性
尺寸:1.5” x 2.5” x 0.75”(5kV以下),1.5” x 2.5” x 1.5”(10kV、15kV和20kV)。
體積:2.8立方英寸(5kV以下),5.6立方英寸(10kV、15kV和20kV)。
重量:4盎司(5kV以下),7盎司(10kV、15kV和20kV)。
應用領域
Series MC 適用于多種領域,包括:
醫療電子設備。
光電倍增管。
離子化室。
蓋革計數管。
