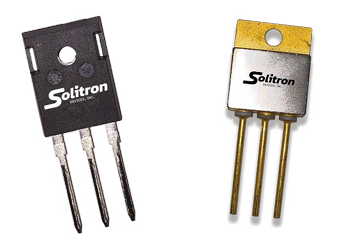

Solitron Devices SMF182 500V N溝道功率MOSFET
發布時間:2024-12-23 09:05:11 瀏覽:2100
SMF182是一款500V N-Channel Power MOSFET,專為滿足高電壓和中等電流的電力轉換需求而設計。它具備7A的連續漏極電流和850mΩ的導通電阻,確保了在各種應用中的高效能和低功耗。此外,SMF182還內置了快速恢復二極管,進一步優化了電力轉換的效率。

關鍵特性
連續漏極電流 (ID):7A
導通電阻 (RDS(on)):850mΩ
漏源電壓 (VDSmax):500V
柵源電壓 (VGSS):±20V(連續)
連續漏極電流 (ID25):7A
脈沖漏極電流 (ID(PULSE)):28A(脈沖寬度Tp受TJmax限制)
功率耗散 (PD):163W
結溫范圍,工作/存儲 (TJ/TSTG):-55°C至150°C
封裝:TO-254 密封封裝
電氣性能
SMF182在電氣性能上同樣出色。它具有1.5V的體二極管正向電壓和700ns的反向恢復時間,這些特性使得它在開關應用中表現出色。此外,其柵閾值電壓在2至4V之間,確保了穩定的開關性能。
熱管理
在熱管理方面,SMF182的熱阻為0.767°C/W,這意味著它能夠在高功率耗散下保持較低的工作溫度,從而提高了產品的可靠性和壽命。
應用領域
SMF182適用于多種電力轉換應用,包括但不限于電源轉換器、電機驅動器和高功率開關電路。其高電壓和中等電流的特性,使其在這些領域中表現出色。
更多Solitron Devices SiC MOSFET相關產品信息可咨詢立維創展。
