IR2104STRPBF柵極驅動器IC Infineon英飛凌

發布時間：2024-09-23 09:54:33     瀏覽：1738

IR2104STRPBF柵極驅動器IC Infineon英飛凌

　　IR2104STRPBF是一款帶關斷功能的600V半橋柵極驅動器IC，適用于IGBT和MOSFET的驅動。以下是該芯片的詳細介紹：

　　產品概述：

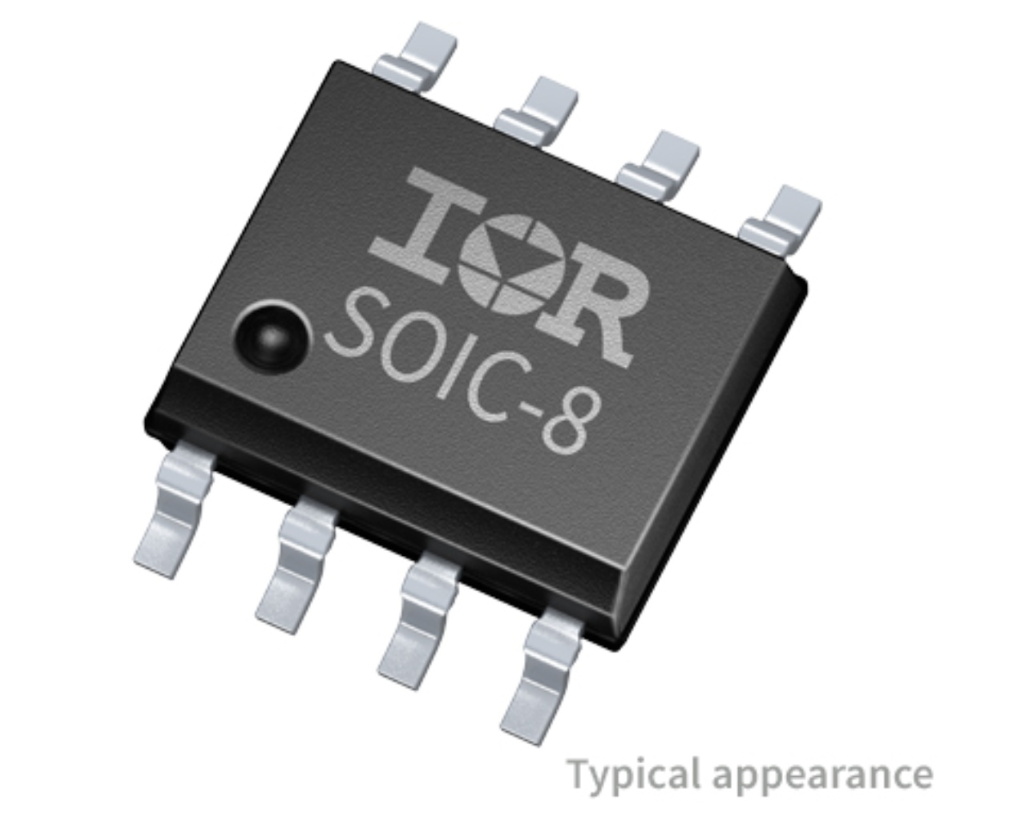

　　采用8引腳SOIC封裝，可選8引腳PDIP封裝。

　　低邊柵極驅動器IC，適用于EiceDRIVER? 600V系列。

　　主要特點：

　　專為自舉操作設計的浮動通道：適用于需要自舉電路的半橋拓?fù)洹?/p>

　　完全運行時的電壓高達600V：支持600V電壓等級的驅動應用。

　　容許負瞬態電壓高：提供對負瞬態電壓的容忍度，增強電路的魯棒性。

　　不受dV/dt影響：降低開關瞬態過程中的電壓變化率，提高系統穩定性。

　　柵極驅動供電電壓范圍：10至20V：適應多種電源電壓需求。

　　欠壓鎖定：在電源電壓低于設定值時，防止芯片工作，保護電路安全。

　　3.3V、5V和15V邏輯輸入兼容：方便與不同邏輯電平的微控制器或信號源連接。

　　防止交叉?zhèn)鲗?dǎo)邏輯：避免信號交叉干擾，提高系統可靠性。

　　雙通道匹配傳播延遲：確保兩個通道的驅動信號同步，減少開關損耗。

　　內置死區時間：防止器件在短時間內連續導通，降低開關損耗和噪聲。

　　高邊輸出與HIN輸入同相：確保高邊和低邊驅動信號同步。

　　關斷輸入將關閉兩個通道：方便實現半橋電路的快速關斷。

　　應用領域：

　　太陽能系統解決方案

　　其他需要半橋柵極驅動的應用

　　技術參數：

　　輸入電壓范圍：10V至20V

　　輸出電流(吸收)：0.36A

　　輸出電流(提供)：0.21A

　　工業認證

　　關斷傳播延遲：150ns

　　導通傳播延遲：680ns

　　電源電壓欠壓鎖定(開啟)：8.9V

　　電源電壓欠壓鎖定(關閉)：8.2V

　　電壓等級：600V

　　IR2104STRPBF柵極驅動器IC是一款性能優異的半橋柵極驅動器，適用于各種高壓、高速開關應用。

推薦資訊

  • HI-1582低功耗CMOS收發器HOLT
    HI-1582低功耗CMOS收發器HOLT 2024-07-15 09:24:06

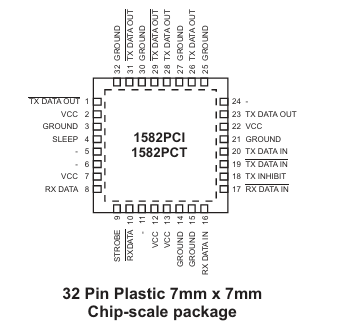

    HI-1582是HOLT公司開發的一款低功耗CMOS收發器，專為滿足MIL-STD-1553和MIL-STD-1760規范設計。作為BU-63133L8的直接替代品，它支持3.3V單電源供電，具備引腳兼容性和小型封裝（7mm x 7mm QFN）。該收發器包括發射和接收功能，支持雙冗余，最大功耗小于0.5W，適用于MIL-STD-1553接口、智能彈藥、傳感器接口等軍事和工業應用。提供工業級和擴展級溫度范圍選項，符合嚴格的軍事標準。
