EZ-PT86-AL-TP半剛性同軸電纜EZ Form

發布時間：2024-06-18 09:35:10     瀏覽：1258

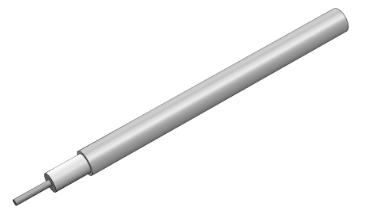

EZ-PT86-AL-TP半剛性同軸電纜EZ Form

　　EZ-PT86-AL-TP是一款高性能的同軸電纜，專為高頻應用設計。以下是該電纜的詳細介紹：

　　組成與尺寸：

　　外導體： 采用半剛性鍍錫鋁材料，提供了良好的屏蔽效果和耐用性。

　　中心導體： 使用SPC(固體銅包鋁)材料，直徑為0.0226in。

　　電介質： 含有氟聚合物，直徑為0.0660in，提供了優異的電氣性能。

　　總外徑： 電纜的總外徑為0.0860in。

　　頻率范圍與衰減：

　　頻率范圍： 從0.5GHz到18.0GHz，適用于廣泛的射頻和微波應用。

　　衰減數據： 提供了詳細的衰減數據，例如在0.5GHz時衰減為14db，而在10.0GHz時衰減為65db，這些數據有助于在設計時進行精確的信號損失計算。

　　電氣特性：

　　阻抗： 標稱阻抗為50.0?，阻抗裕量為±2.5?，確保了良好的匹配性。

　　傳播速度： 78.00%，意味著信號在電纜中的傳播速度較快。

　　屏蔽效果： 大于165db，提供了極佳的抗干擾能力。

　　耐壓與工作電壓： 耐壓為5000 VRMS(60Hz下)，連續工作電壓為2000 VRMS，確保了電纜的安全運行。

　　機械特性：

　　內折彎半徑： 最小為0.250 in，表明電纜具有一定的柔韌性。

　　重量： 每100英尺重1.40lbs，輕便且易于安裝。

　　溫度范圍：

　　最低與最高溫度： 從-55°C到+125°C，適用于極端環境條件。

　　其他特性：

　　EZForm半剛性固相電纜： 具有獨特的含氟聚合物電介質，幾乎不需要溫度相變，避免了“特氟龍膝關節效應”。

　　符合RoHS規范： 表明電纜不含有害物質，對環境友好。

　　相位穩定： 在溫度變化下保持相位穩定性，適用于對相位敏感的應用。

　　總結來說，EZ-PT86-AL-TP同軸電纜是一款適用于高頻、高溫和惡劣環境的電纜，具有優異的電氣性能、屏蔽效果和機械強度，非常適合于需要高可靠性和精確信號傳輸?shù)膽谩?/p>

相關推薦：

EZ Form延遲線

EZ Form同軸電纜

EZ Form半剛性電纜MIL-DTL-17 QPL

EZ Form Cable TPC電線電纜

更多EZ Form 電纜相關產品信息可咨詢立維創展。
