Statek CX1HG高沖擊表面安裝石英晶體

發布時間：2024-01-19 09:36:49     瀏覽：3586

Statek CX1HG是一款微型AT晶體無鉛陶瓷封裝設計的高沖擊表面安裝石英晶體，頻率范圍為6 MHz 至 250 MHz，封裝尺寸約8.0mm x 3.6mm。是專為應用需要特殊的沖擊和振動生存，主要用于印刷電路板或混合基板的表面安裝，被廣泛用于工業和軍事航空航天的電子設備中。

Statek CX1HG高沖擊表面安裝石英晶體

1、特征：

· 高抗沖擊和抗振動性

· 設計用于表面貼裝應用

· 紅外氣相或環氧樹脂安裝技術

· 低輪廓密封陶瓷包裝

· 提供定制設計

· 全面的軍事測試

· 在美國設計和制造


2、應用：

（1）工業：井下數據記錄儀、過程控制、環境控制、發動機控制、遙測、加固的儀器、汽車控制

（2）軍事與航空航天：智能彈藥、定時裝置(引信)、監測設備、導彈遙測、加固的通信、航空設備

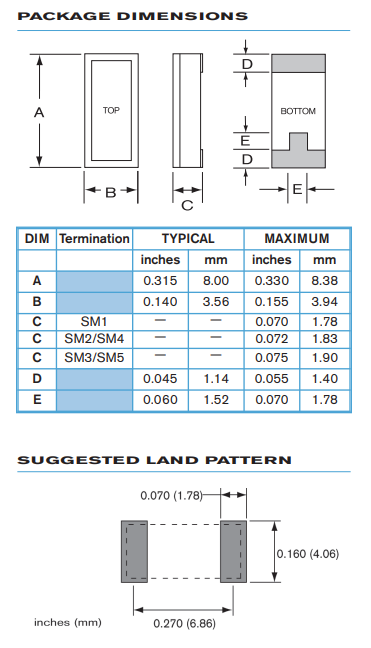

3、封裝：


4、規格：

基頻:10MHz 32MHz 155.52MHz

運動阻力R1(Ω):30 25 15

運動電容C1 (fF):5.5 6.2 4.0

品質因子Q(k):100 30 30

并聯電容C0 (pF):2.2 2.3 2.3

校準公差:+/-100ppm，或更嚴格的要求

負載電容:f≤50mhz時20pf; f > 50mhz時10pf

驅動電平:f≤50 MHz時500μW MAX; f > 50 MHz時200μW MAX

溫度穩定性:

+/-50ppm至10ppm(商用)

+/-100ppm至20ppm(工業)

+/-100ppm至30ppm(軍用)

Aging,first year:10ppm MAX

Shock, survival :10,000g,0.2ms, 1/2 sine

Vibration, survival :20g,10- 2000hz swept sine

工作溫度范圍:

-10°C至+70°C(商用)

-40°C至+85°C(工業)

-55°C至+125°C(軍用)

存儲溫度:-55°C至+125°C

最大工藝溫度:260°C持續20秒

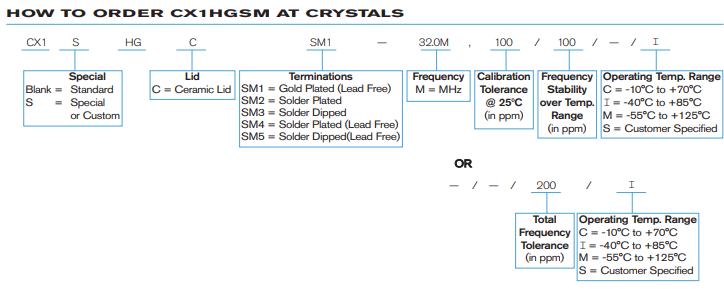

5、訂購指南
