TPSM82823降壓模塊（集成電感器）TI 德州儀器

發布時間：2022-09-13 16:51:15     瀏覽：2622

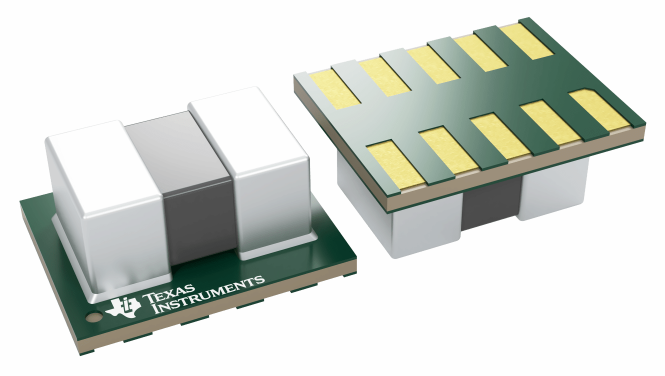

TPSM82823包括1A,2A和3A降壓轉換器MicroSiP?電源模塊，優化提升了解決方案規格和高效率。TPSM82823電源模塊搭載了同步降壓轉換器和電感，以優化設置，減少外界部件和節約印刷電路板(PCB)使用面積。

TPSM82823有兩種型號。

第一款自動化開啟省電模式，在超輕負載情況下維持高效率，從而增加系統電池壽命。

第二種型號TPSM8282xA能夠實現強pwm操作，在大多數電流下維持連續性開模，更大程度上減少輸出電壓紋波。

在PWM模式下，轉換器以4MHz的標稱開關頻率工作。

在節能模式下，TPSM82823典型的靜態工作電流為4μA。

TPSM82823選用dcs控制網絡結構，實現了優良的負載暫態性能和精確的輸出電壓調整。TPSM82823的EN和PG管腳兼容順序配置，從而實現高效的系統設計。集成化軟啟動性能降低了輸入電源所需要的浪涌電流。過熱保護和間歇性短路保護，使方案強壯安全可靠。


特性

?1.1mmMicroSiP?電源模塊

?滿足CISPR11B類要求

?效率高達95%

?電壓范圍為2.4V至5.5V

?0.6V至4V可調式輸出電壓

?可提供固定的輸出電壓：1.2V、1.8V、2.5V和3.3V

?工作靜態電流為4μA

?DCS-Control拓撲

?可實現輕負載的效率省電模式選項

?兼容CCM運轉的強制性PWM選項

?可實現最低壓降的100%占空比

?間斷性短路保護

?輸出放電

?具備界面比較器的電源正常輸出

?集成化軟啟動

?過熱保護

?PSpice模型適合于：TPSM82821、TPSM82822和TPSM82823

?選用2.0mm×2.5mm×1.1mm10管腳μSiL封裝

?12mm2總解決方案尺寸（根據固定輸出電壓版本）

應用

?光電技術模塊

?機器視覺技術

?工業生產PC

?PLC

?有線網絡
