ADI 晶圓半導體的優勢
發布時間:2020-12-25 16:53:12 瀏覽:2656
晶圓是制造半導體器件的基本原料。經過60多年的技術演進和產業發展,晶圓材料已經形成了以硅為主體、半導體新材料為補充的產業格局。高純度半導體是通過拉伸和切片的方法制成晶圓的。晶圓經過一系列半導體制造工藝形成微小的電路結構,再經過切割、封裝、測試等工序制成芯片,廣泛應用于各種電子設備中。
ADI晶圓半導體的優點是:高電子遷移率;高頻特性;寬帶寬;高線性度;高功率;材料選擇的多樣性和抗輻射性。
ADI又名亞德諾半導體,是高性能模擬、混合信號和數字信號處理(DSP)集成電路(IC)設計、制造和營銷方面世界領先的企業,ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。
深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI Wafer Products請點擊:/brand/68.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749

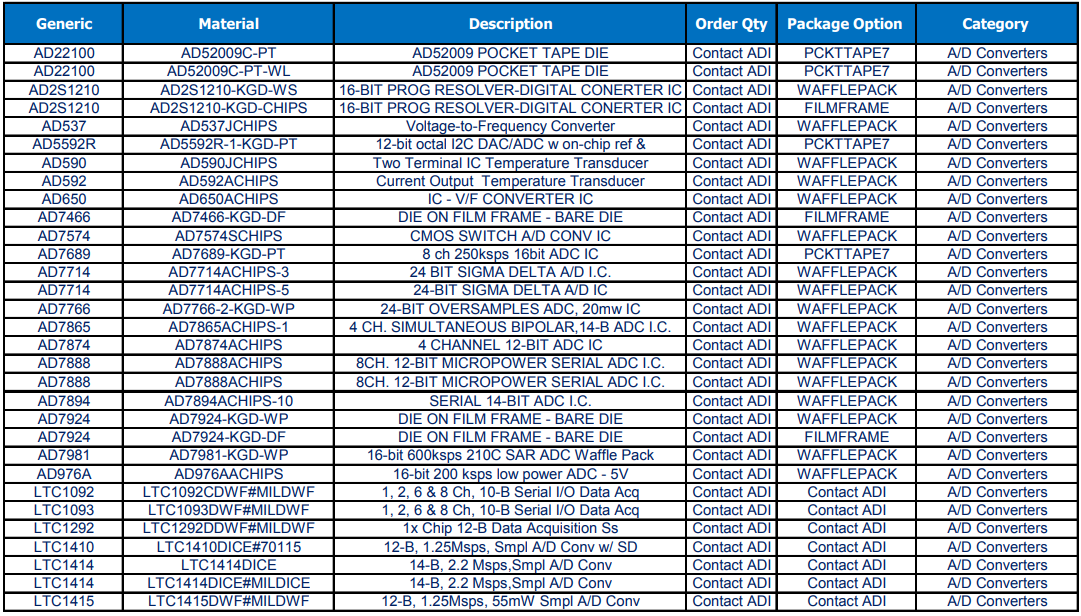

Analog Devices Die List 2019

上一篇: Safran直升機發動機
推薦資訊
超高速A/D轉換器是信號分析處理操作系統的關鍵構成部分。廣泛運用于雷達探測、高速寬帶數字接收器和高速硬盤。符合各種性能指標要求的超高速A/D轉換器的設計方案成為了這類操作系統的重中之重和難點。

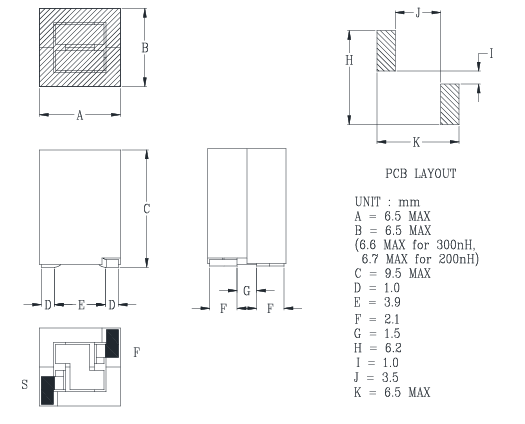

DELTA HCUVD6595系列電感器提供0.2至1.0微亨的電感值范圍,最大直流電阻為0.85毫歐,可承受12至66A的飽和電流和28A的有效電流。其緊湊的物理尺寸最大為6.5x6.5x9.5毫米,適合電源管理和信號處理等多種電子應用。該系列產品在25°C、100kHz和1V條件下具有穩定的電氣特性。
